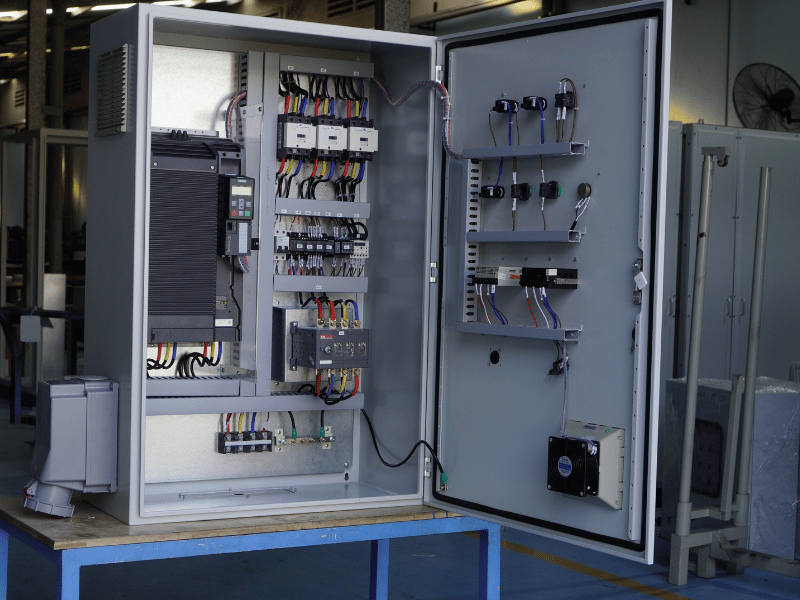

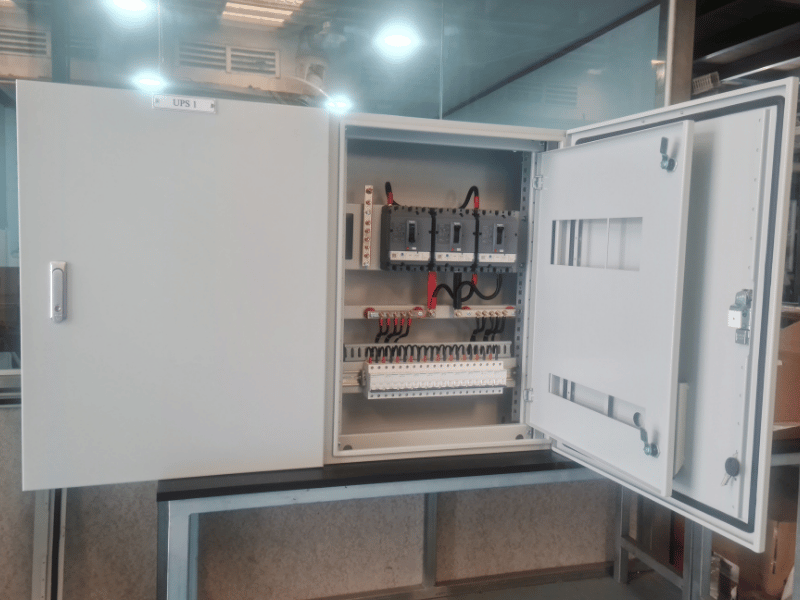

Tủ điện phân phối DB(Distribution Board) là thiết bị quan trọng trong hệ thống điện hạ thế, có nhiệm vụ phân phối và bảo vệ nguồn điện cấp cho các thiết bị đầu cuối.
Tủ DB thường được lắp đặt sau tủ phân phối tổng(MDB) và có dòng điện định mức lên đến 630A, đảm bảo cung cấp điện ổn định cho một nhóm thiết bị hoặc từng thiết bị cụ thể.
Với vai trò quan trọng trong hệ thống phân phối điện, tủ DB giúp tối ưu hóa hiệu suất sử dụng điện, đảm bảo an toàn và nâng cao tuổi thọ cho thiết bị điện trong các công trình công nghiệp và thương mại.
Thông số kỹ thuật
Technical charcateristic
| Specification | Standard |
| Applied standard | IEC 6149 part 1&2 |
| Insulation voltage rate | Up to 1000V AC/DC |
| Rate current | Up to 250A, 630A on request |
| Rate short circuit | 32KA-1 sec, avalable for 50KA-1 sec on request |
| High voltage tested | 3KV-AC/ 60 sec |
| Protection degree | Standard IP43, can be IP 65 on request |

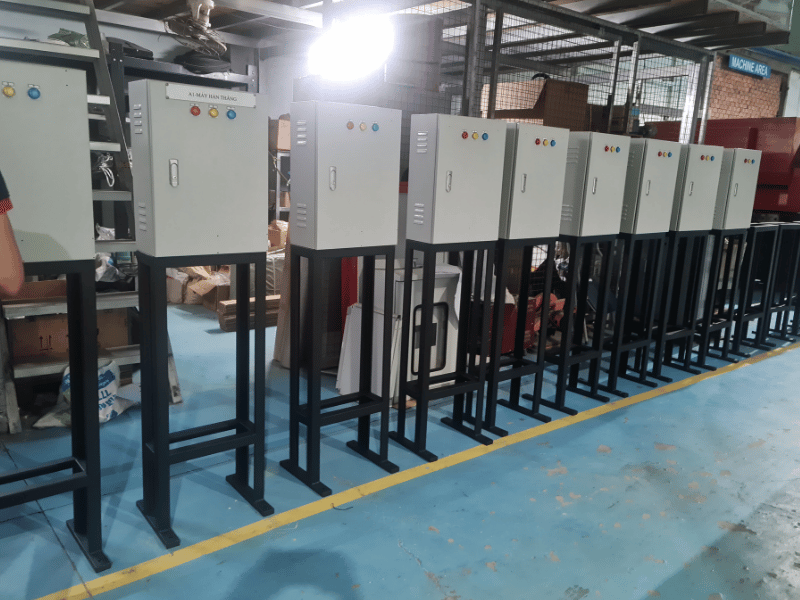

| Type of panel | Wall mount or stand on plinth support |
| Cubicle material | Mild steel (CR,PO), Gavanized steel sheet (GA,EG), Stainless steel 304, 316 or Mild steel |
| Finishing | Epoxy power coated, standard RAL 7032, 7035 winkle type, other colors on request |
| Cable entry | Top and bottom, steel or bakelite plate available side entry on request |
Mã đặt hàng tủ điện phân phối DB
DB Switchgear order codes
| CODE | H | W | D | T | IP |
| DB5420-43 | 500 | 400 | 200 | 1.5 | 43 |
| DB6420-43 | 600 | 400 | 200 | 1,5 | 43 |
| DB7520-43 | 700 | 500 | 200 | 1.5 | 43 |
| DB8625-43 | 800 | 600 | 250 | 1,5 | 43 |
| DB9625-43 | 900 | 600 | 250 | 1.5 | 43 |
| DB10625-43 | 1000 | 600 | 250 | 1,5 | 43 |
| DB10825-43 | 1000 | 800 | 250 | 1.5 | 43 |
| DB12625-43 | 1200 | 600 | 250 | 1,5 | 43 |
| DB12835-43 | 1200 | 800 | 350 | 1.5 | 43 |
| DB14835-43 | 1400 | 800 | 350 | 1.5 | 43 |
